被動防護系統

概念

被動防護是由鋼絲繩網、環形網、（需攔截小塊落石時附加一層鐵絲格柵）、固定系統（錨桿、拉錨繩、基座和支撐繩）減壓環和鋼柱四個主要部分構成。鋼柱和鋼絲繩網連接組合構成一個整體，對所防護的區域形成面防護，從而阻止崩塌巖石土體的下墜，起到邊坡防護作用。

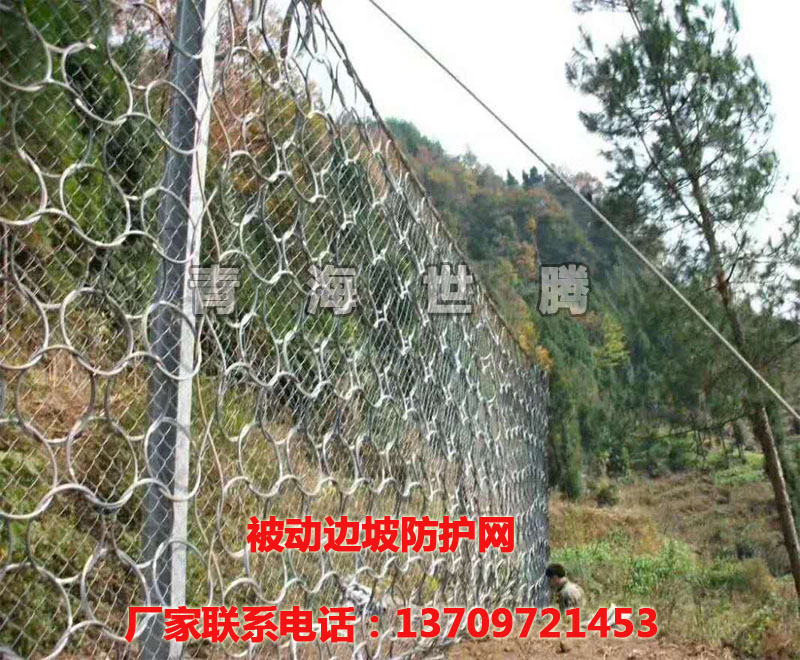

被動邊坡防護網

被動邊坡防護網

材質

鋼絲繩網、支撐繩和減壓環。

構造

由鋼絲繩網或環形網（需攔截小塊落石時附加一層鐵絲格柵）、固定系統（錨桿、攔錨繩、基座和支撐繩）、減壓環和鋼柱四個主要部分構成。

產品特性

系統的柔性和攔截強度足以吸收和分散傳遞預計的落石沖擊動能,消能環的設計和采用使系統的抗沖擊能力得到進一步提高.與剛性攔截和砌漿擋墻相比較,改變了原有施工工藝,使工期和資金得到減少。

產品用途

常用規格：[鋼柱（間距10M），帶消能環的∮16雙支撐繩和∮16“人”字形上拉錨繩（每跨6個消能環），∮16側拉錨繩（單繩），◇/08/200/4*5㎡鋼絲繩網，∮8縫合繩,格柵網]

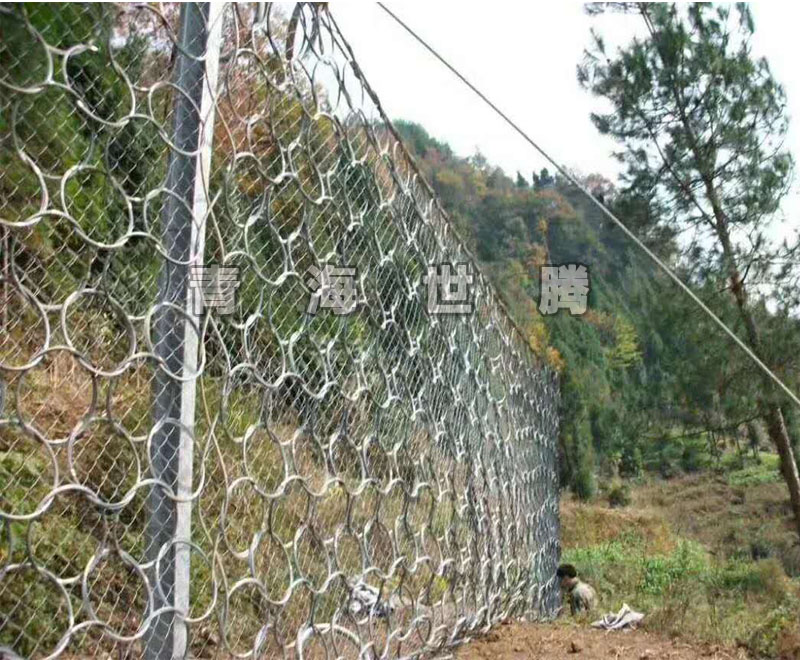

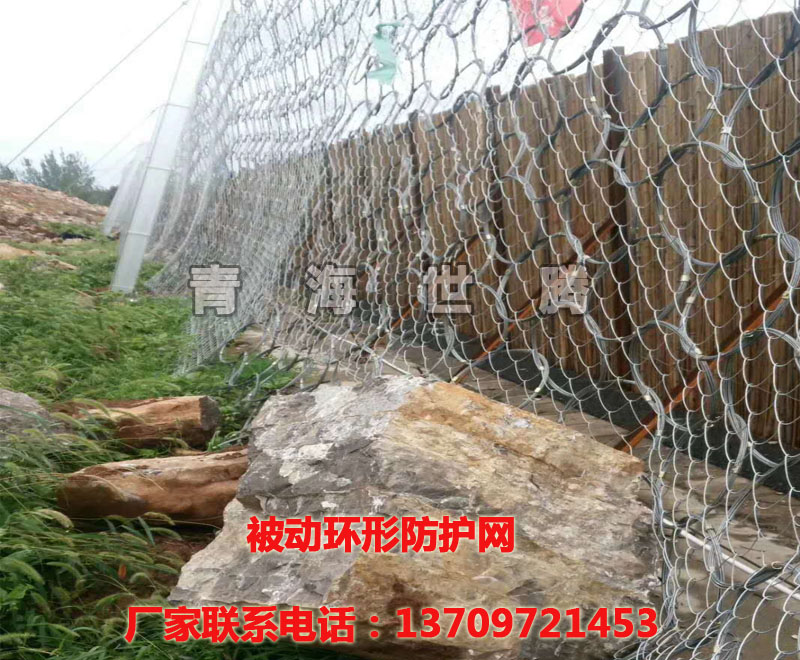

環形防護網：

產品特性：用數股鋼絲盤結成環形相互套接而形成的網。其作用是攔截落石防護能量一般為150kj--2000kj

安裝步驟

(1）SNS邊坡柔性防護網安裝步驟按設計并結合現場實際地形對鋼柱和錨桿基礎進行測量定位?，F場放線長度應比設計系統長度增加約3～8%，對地形起伏較大，系統布置難沿同一等高線呈直線布置時取上限（8%）；對地形較平整規則，系統布置能基本上在同一等高線沿直線布置時取下（3%）；在此基礎上，柱間距可有為設計間距20%的縮短或加寬調整范圍。（2）基坑開挖(對覆蓋層不厚的地方，當開挖至基巖而尚未達到設計深度時，則在基坑內的錨孔位置處鉆鑿錨桿孔，待錨桿插入基巖并注漿后才灌注上部基礎砼)。

（3）預埋錨桿并灌注基礎砼(對巖石基礎，2、3工序應為鉆鑿錨桿孔和錨桿安裝，對砼基礎，亦可在灌注基礎砼后鉆孔安裝錨桿)。

（4）基座安裝：將基座套入地腳螺栓并用螺帽擰緊。

（5）鋼柱及上拉錨繩安裝

（6）側拉錨繩的安裝：安裝方法同上拉錨繩，只是在上拉錨繩安裝好后進行。

（7）上支撐繩安裝

（8）下支撐繩安裝

（9）鋼繩網的安裝

（10）鋼絲繩網格柵安裝
